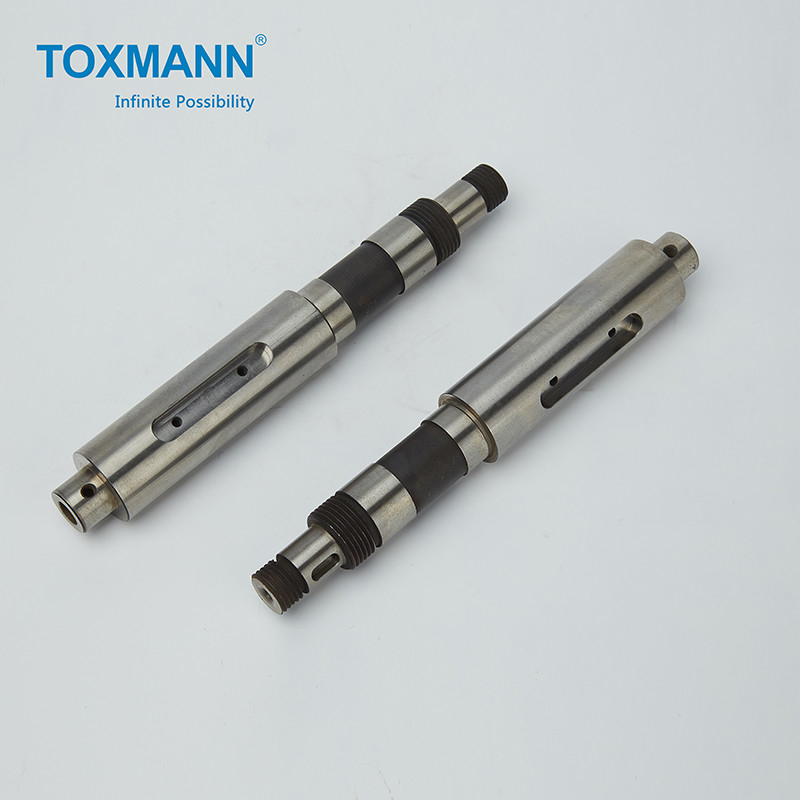

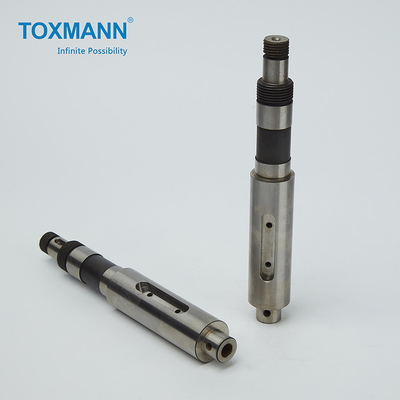

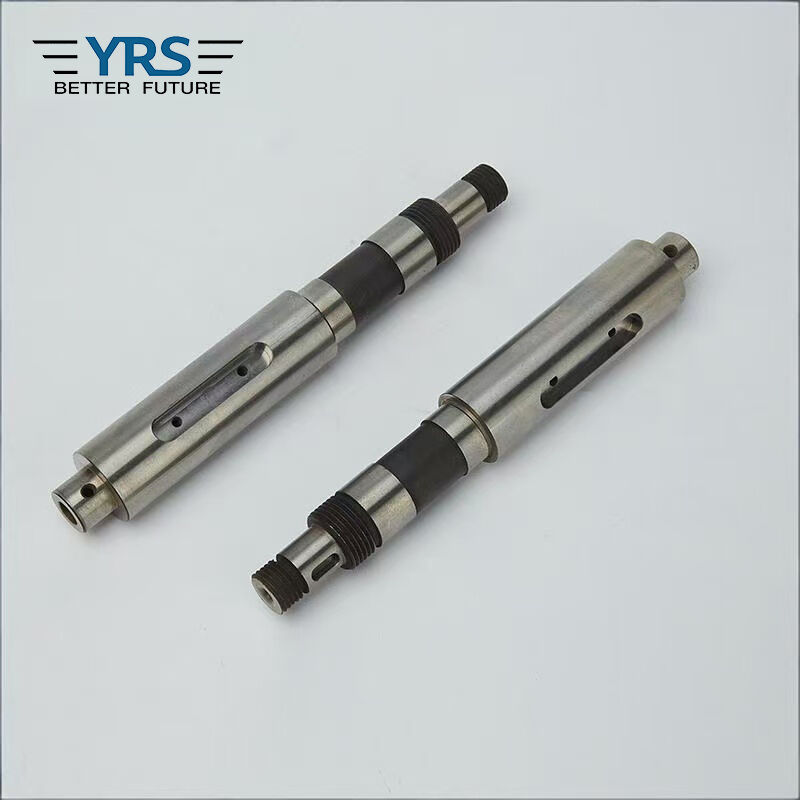

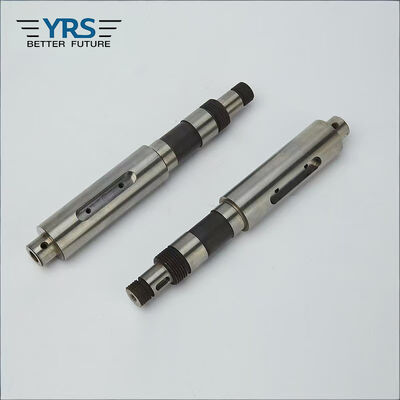

Pezzi di precisione girati multiuso

Parti di tornitura per tornitura a fusoliera di precisione CNC Parti di lavorazione del tornio asse principale

Catalogo di Yirongsheng.pdf

Elenco delle macchine di lavorazione e ispezione.pdf

^{L'albero è supportato da cuscinetti e il segmento dell'albero che collabora con il cuscinetto è chiamato albero.e la loro precisione e qualità superficiale sono generalmente richieste per essere elevateI requisiti tecnici sono generalmente formulati in base alla funzione principale e alle condizioni di lavoro dell'albero e di solito comprendono i seguenti elementi:}

^{a) Ruvidità della superficie
Generalmente, la rugosità superficiale del diametro dell'albero abbinato alla parte di trasmissione è Ra2,5 ~ 0,63 μm e la rugosità superficiale del diametro dell'albero di supporto abbinato al cuscinetto è Ra0,63 ~ 0.16 μm.}

^{b) Precisione della posizione reciproca
I requisiti di precisione di posizione delle parti dell'albero sono determinati principalmente dalla posizione e dalla funzione dell'albero nella macchina.è necessario garantire i requisiti di coassialità del giornale della parte di trasmissione dell'assemblaggio al giornale di supporto, altrimenti la precisione di trasmissione della parte di trasmissione (ingranaggio, ecc.) verrà influenzata e si genererà rumore.il flusso radiale della sezione dell'albero corrispondente al giornale del cuscinetto è generalmente pari a 0.01~0.03mm, e l'albero ad alta precisione (come l'albero principale) è di solito 0.001~0.005mm.}

^{(c) Precisione geometrica
La precisione geometrica delle parti dell'albero si riferisce principalmente alla rotondità e alla cilindricità del giornale, alla superficie esterna del cono, al foro conico Morse, ecc.e la sua tolleranza dovrebbe generalmente essere limitata all'interno dell'intervallo di tolleranza dimensionalePer le superfici circolari interne ed esterne con requisiti di precisione elevati, la deviazione ammissibile deve essere contrassegnata sul disegno.}

^{d) Precisione dimensionale
Per determinare la posizione dell'albero, il giornale che funge da supporto richiede solitamente un'elevata precisione dimensionale (IT5~IT7).L'accuratezza dimensionale del giornale per l'assemblaggio delle parti della trasmissione è generalmente bassa (IT6~IT9).}

Informazioni sul prodotto:

^{YRS dispone di un gruppo di torni NC ad alta precisione e di macchine per la tornitura e la fresatura di composti importati dal Giappone e da Taiwan.I nostri torni NC sono stati molto apprezzati dai nostri clienti per la loro qualità stabile ed efficiente produttività.}

Campo di applicazione:

^{1.Industria dell'automazione}

^{2.Industria delle comunicazioni}

^{3.Industria militare}

^{4.Industria dei consumi}
