Dettagli:
|
| Power Source: | Electric | Weight: | 500kg |
|---|---|---|---|
| Repeatability: | ±0.01 | Usage: | Angular contact ball bearing assembly |
| Repeat Accuracy: | ± 0.01 mm | Stroke Length: | 100 mm- 600mm |
| Power Supply: | AC 380V/220V | Electronic: | AC220V-50HZ/380V-50HZ |
| Capacity: | 10ton- 100tons | Operation Mode: | Manual/Automatic |
| Type: | Mechanical Press | Meet Test Standard: | IEC, ASTM, MIL, ISO Etc |
| Maximum Speed: | 100 mm/s |

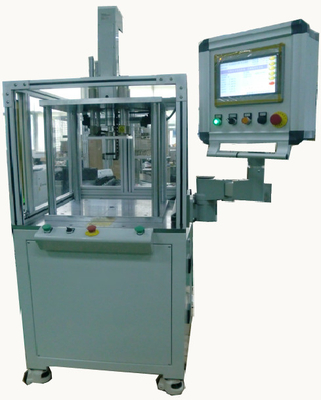

Strumento di misurazione del preload di coppia di cuscinetti quattro colonne Servo Press Machine Servo Machine Preload Force Measurement
Descrizione del prodotto:
| Attrezzature | Strumento di misura del preload con cuscinetto a coppia |
| Fabbricazione | Cuscinetto a sfera di contatto angolare |
| Trattamento | Misurazione della forza di preload |
Principio di misura:In primo luogo, il cuscinetto accoppiato e l'intervallo interno sono posizionati rispettivamente sulle estremità superiore e inferiore della base di posizionamento e l'apparecchiatura viene avviata.L'indenter superiore e il sensore di spostamento GT21 di alta precisione si muovono verso il basso insieme, in modo che la parte inferiore della parte superiore dell'indentore entri in contatto con la parte superiore del cuscinetto superiore, e quindi continui ad aumentare la forza assiale di circa 1 kgf.
In questo momento, dopo il contatto tra il sensore di spostamento e la superficie superiore della base di posizionamento (ΔX), verrà generato uno spostamento, si annoterà il valore dello spostamento (ΔX);
In seguito, l'interruttore interno e l'interruttore esterno sono installati contemporaneamente, utilizzando il metodo del trigger esterno, quando la testa di pressione superiore raggiunge lo spostamento del sensore di spostamento (ΔX),il caricamento è stato interrotto, e il valore rilevato dal sensore di pressione è la forza assiale di preload della coppia di cuscinetti.
Funzione di controllo di precisione.
Funzione di controllo dei processi di lavoro
Funzioni di controllo qualità online
Funzione di compensazione di precisione automatica.
Una macchina con più funzioni.
Ethernet, comunicazioni PC, funzioni I/O.
Funzione di recupero dei dati sul lavoro
Parametro di specifica:
| Distanza di forza | 5-100 tonnellate |
| Distanza di spostamento | 100/600 (mm) |
| Precisione di ripetizione della posizione | ± 0.01 mm |
| Precisione della ripetizione della pressione | ± 1%F.S. |
| Modalità di guida | Motori servomotori CA a 32 bit |
| Capacità di stoccaggio | 100 serie di funzioni di memorizzazione dei programmi sono standard |
Caratteristiche di risparmio energetico:
La servopressa ha eccellenti caratteristiche di movimento, il suo consumo di energia è principalmente nella corsa della stampa, rispetto alle caratteristiche di risparmio energetico della stampa pneumatica e della stampa ad olio,risparmio energetico fino all'80%-90%Inoltre, poiché non ci sono emissioni di olio/vapore quando la stampa elettronica funziona, non vi è rumore di impatto,che migliora notevolmente l'ambiente di lavoro e riduce le spese per il miglioramento dell'ambiente, l'impiego di servopresse riduce notevolmente i costi operativi delle imprese.
Motivi per la scelta di TOXMANN:
1- test di qualità online per soddisfare l'intero processo di controllo della qualità e gestione dei dati.
2. Impostare la modalità di controllo di arresto della pressione, ovvero assicurare la costanza della qualità di rivettazione della palla della barra di collegamento.
La dimensione del cuscinetto a sfera di contatto angolare è qualificata.
3La posizione precisa dell'assemblaggio della stampa è garantita e la funzione di curva di pressione-sosposizione viene utilizzata per realizzare il monitoraggio della qualità online.
Requisiti di dati tecnici per i clienti:
Disegni 2D e 3D di parti e disegni di montaggio dei prodotti dei clienti.
Requisiti del processo di assemblaggio del prodotto.
Campione del prodotto.
Comprendere le aspettative del cliente per l'attrezzatura (quattro colonne o tipo C), la dimensione del tonnellaggio dell'attrezzatura, la dimensione del tratto e la dimensione dell'apertura della gola.
Comprendere le condizioni di lavoro del sito del cliente in dettaglio, conoscere il processo di assemblaggio esistente dei prodotti del cliente, è meglio scattare foto o video,che può fornire un buon riferimento per il progettista e migliorare notevolmente l'efficienza del lavoro.
Requisiti di comunicazione del cliente.
Requisiti e specifiche di sicurezza per talune marche di parti standard.
